Karakteristik

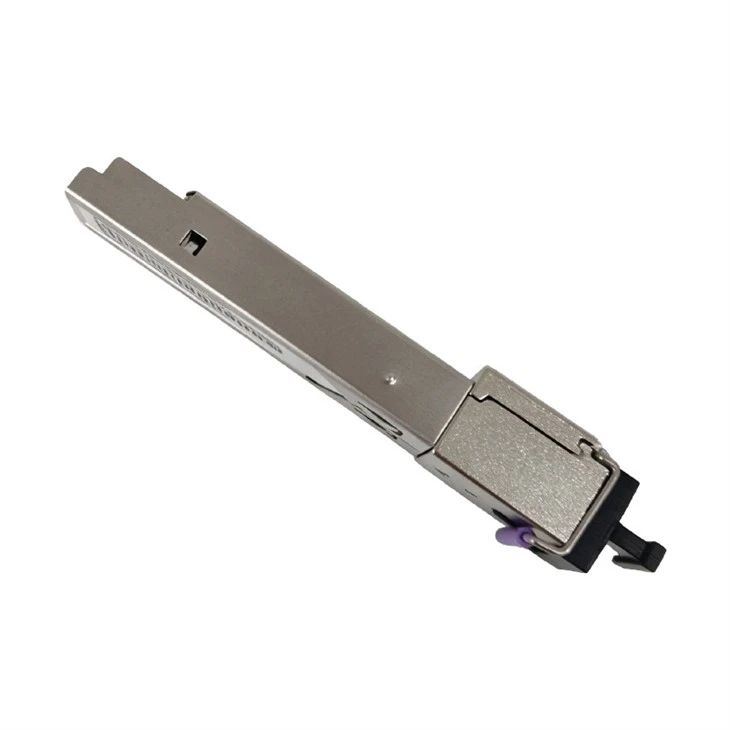

WFL54320A9-KCSP
GPON OLT SFP Klas C++ transceiver la se yon modil optik espesyalize pou sistèm GPON, ki konfòme ak estanda ITU-T G.984.2. Opere nan 2.488Gbps en ak 1.244Gbps en, li prezante yon transmetè 1490nm DFB ak 1310nm APD reseptè sou SC/UPC sèl -fib mòd. Disponib nan klas B+, C+, ak C++ nivo pouvwa ak bidjè lyen soti nan 28dB a 33dB, li sipòte 20km rive ak rapò divize jiska 1:128. Avèk konsepsyon SFP ki konekte cho, 3.3V, ak bati-nan DDM, li bay pèfòmans serye pou deplwaman FTTx.
GPON OLT SFP Klas C++ transceiver ekipe ak yon reseptè LVTTL ki gen endikasyon detekte pake rapid pete, transceiver sa a imedyatman rekonèt pete optik k ap rantre pou akizisyon siyal rapid. Kapasite deteksyon gwo -vitès sa a asire pèt pake minimòm ak latansi ki ba, kritik pou trafik dinamik GPON en kote pete yo rive enprevizib nan plizyè ONU. Konte sou rekonesans fyab, enstantane pete ki kenbe rezo ou a reponn ak done ou ap koule san entèripsyon.
GPON OLT SFP Klas C++ transceiver la gen ladann yon fonksyon RSSI bati-nan mòd pete ki mezire fòs siyal optik k ap rantre an tan reyèl. Karakteristik sa a bay rezo ou a enstantane fidbak sou nivo pouvwa resevwa, asire pèfòmans ki estab menm ak trafik pete enprevizib. Avèk done siyal ki klè ak alè, ou ka byen vit wè pwoblèm lyen epi kenbe rezo ou a mache byen.
Ki fèt pou satisfè egzijans strik sekirite lazè Klas I anba IEC-60825, GPON OLT SFP Klas C++ transceiver a konplètman an sekirite pou itilize chak jou. Li pa reprezante okenn risk pou je oswa po nan kondisyon nòmal fonksyone, sa ki fè li ideyal pou biwo, sant done, ak rezo piblik. Deplwaye ak tout konfyans konnen ke chak inite satisfè estanda sekirite entènasyonal pou operasyon san enkyetid.
Konstwi pou satisfè nòm SFP MSA ak SFF-8472, transceiver sa a travay san pwoblèm ak prèske tout ekipman rezo sou mache a. Ou ka enstale li nan nenpòt switch oswa routeur ki baze sou estanda-san w pa enkyete w sou pwoblèm konpatibilite oswa bloke machann-nan. Ploge li nan, epi li jis travay - ekonomize tan ou ak diminye tèt fè mal konfigirasyon.
GPON OLT SFP Klas C++ transceiver satisfè nòm ITU-T G.984.2 ak sipò pou klas B+, C+, ak C++ nivo pouvwa, sa ki ba ou fleksibilite pou chwazi bon bidjè lyen pou rezo ou a. Sa vle di ou ka matche ak transceiver la ak rapò espesifik divize ou a epi rive jwenn kondisyon san yo pa peye twòp pou pouvwa nesesè. Chwazi klas ki adapte ak bezwen ou yo, epi jwi pèfòmans serye ki baze sou estanda-chak fwa.
Paramèt
|
Evalyasyon maksimòm absoli |
|||||||||||
|
Paramèt |
Senbòl |
Min. |
Max. |
Inite |
Remak |
||||||
|
Tanperati Depo |
Tst |
-40 |
+85 |
degre |
|||||||
|
Tanperati ka opere |
Tc |
0 |
70 |
degre |
|||||||
|
Antre Voltage |
- |
GND |
Vcc |
V |
|||||||
|
Voltage ekipman pou pouvwa |
Vcc-Vee |
-0.5 |
+3.6 |
V |
|||||||
|
Kondisyon Fonksyònman Rekòmande |
|||||||||||
|
Paramèt |
Senbòl |
Min. |
Tipik |
Max. |
Inite |
Remak |
|||||
|
Voltage ekipman pou pouvwa |
Vcc |
3.135 |
3.3 |
3.465 |
V |
||||||
|
Tanperati ka opere |
Tc |
0 |
- |
70 |
degre |
||||||
|
Done Pousantaj |
TX |
- |
2.488 |
- |
Gbps |
||||||
|
RX |
- |
1.244 |
- |
||||||||
|
Total Pwovizyon pou Kouran |
- |
- |
- |
400 |
mA |
||||||
|
Limit domaj pou reseptè |
- |
- |
- |
4 |
dBm |
||||||
|
Spesifikasyon optik |
||||||
|
Transmetè |
||||||
|
Paramèt |
Senbòl |
Min. |
Typ. |
Max. |
Inite |
Remak |
|
Optik Santral longèdonn |
l |
1480 |
1490 |
1500 |
nm |
- |
|
Lajè spectral (-20dB) |
Dl |
- |
- |
1 |
nm |
- |
|
Side Mode Suppression rapò |
SMSR |
30 |
- |
- |
dB |
- |
|
Mwayèn pouvwa pwodiksyon optik |
Po |
+2 |
+3.5 |
+5.5 |
dBm |
WFL54320A9-KCS |
|
+3.5 |
+5 |
+7 |
WFL54320A9-KCSF |
|||
|
+5 |
+7 |
+10 |
WFL54320A9-KCSP |
|||
|
Pwopòsyon disparisyon |
Er |
8.2 |
- |
- |
dB |
- |
|
Tan leve/tonbe |
Tr/Tf |
- |
- |
150 |
ps |
- |
|
Emetè Total Jitter |
Jp-p |
- |
- |
0.1 |
UI |
|
|
Refleksyon transmetè |
RFL |
- |
- |
-12 |
dB |
|
|
Mwayèn Lauched Power of Off transmetè |
Poff |
- |
- |
-39 |
dBm |
- |
|
Diferans vòltaj Antre |
VNAN-DIF |
300 |
- |
1600 |
mV |
- |
|
Tx Enfim vòltaj Antre -Ba |
VIL |
0 |
- |
0.8 |
V |
- |
|
Tx Enfim vòltaj Antre -Segondè |
VIH |
2.0 |
- |
Vcc |
V |
- |
|
Sòti je |
Konfòme ak ITU-T G.984.2 |
|||||
|
Reseptè |
||||||
|
Paramèt |
Senbòl |
Min. |
Typ. |
Max. |
Inite |
Remak |
|
Opere longèdonn |
- |
1260 |
1310 |
1360 |
nm |
- |
|
Sansiblite |
Pr |
- |
- |
-28 |
dBm |
WFL54320A9-KCS |
|
- |
- |
-30 |
WFL54320A9-KCSF/KCSP |
|||
|
Saturasyon |
Ps |
-8 |
- |
- |
dBm |
WFL54320A9-KCS |
|
-10 |
- |
- |
WFL54320A9-KCSF/KCSP |
|||
|
LOS afime Nivo |
- |
-45 |
- |
- |
dBm |
- |
|
LOS De-Afime Nivo |
- |
- |
- |
-30 |
dBm |
- |
|
LOS isterèz |
- |
0.5 |
- |
5 |
dB |
- |
|
Refleksyon optik reseptè |
- |
- |
- |
-12 |
dB |
- |
|
Done Sòti Low |
Vol |
-2 |
- |
-1.58 |
V |
- |
|
Done Sòti Segondè |
Voh |
-1.1 |
- |
-0.74 |
V |
- |
|
LOSOutput Voltage-Ba |
VSD-L |
0 |
- |
0.8 |
V |
- |
|
Vòltaj Sòti LOS-Segondè |
VSD-H |
2.0 |
- |
Vcc |
V |
|
Nòt:
1. Sansiblite minimòm ak nivo saturation pou yon NRZ 223-1 PRBS. BER Mwens oswa egal a 10-10, 1.244Gpbs, ER=9dB
